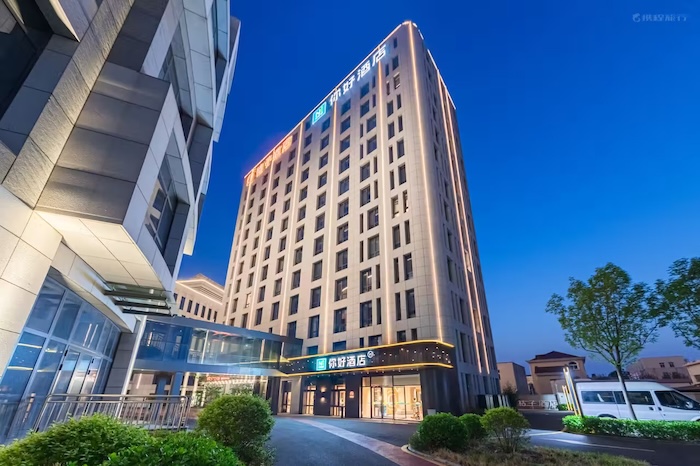

天津武清大自然广场2#楼

天津武清大自然广场位于天津市武清区，项目总建筑面积50787.8m²，其中超低能耗示范建筑2# 楼为酒店功能，总建筑面积7966.6m²，地上12层，1层、2层包括大堂、咖啡厅、展览、商务等功能，以上各层均为客房（含大床房、标间、套房及高级套房），总客房数为127间，其中套房22间，项目结构为框架剪力墙-混凝土结构。

本项目按照德国被动房研究所（PHI）最高等级（Premium）为目标确定技术要求，进行设计和施工。

技术方案

围护结构节能技术

（1）非透明围护结构

• 外墙：地上采用300mm岩棉板保温层，传热系数为0.11W/(m²·k)，地下及勒脚采用250mm挤塑聚苯板保温层；

• 屋面：采用350mm厚挤塑聚苯板保温，传热系数为0.08W/(m²·k)；

• 屋顶与室外接触的结构柱：粘贴300mm厚岩棉保温板。

（2）外窗类型

门窗采用铝包木门窗，5Low-e+18Ar+5+18Ar+5Low-e，传热系数为0.5W/(m²·k)，SHGC≥0.45，太阳能总透射比g=0.52，外窗设置可调节遥控外置电动遮阳百叶。

（3）外门窗气密、水密及抗风压性能等级

气密性等级不低于8级，水密性等级不低于6级，抗风压性能等级不低于9级。

（4）遮阳设计

建筑东向、西向、南向的外窗均设置可调节的外置滑动遮阳百叶（手动）。

（5）无热桥处理

• 外墙保温采用单层保温、锁扣方式连接；

• 墙角处采用成型保温构件；

• 保温层应采用断热桥锚栓固定；

• 外窗、室外出入口外门均采用悬挂式外挂；

• 管道穿墙部位预留套管并预留足够的保温间隙；

• 户内开关、插座接线盒等不应置于外墙上；

• 屋面保温层应与外墙的保温层连续；

• 排风管道内壁粘贴30mm厚真空绝热保温板。

（6）气密性措施

本项目为框架结构，内部抹灰层可作为气密层，不同构件连接处采用特殊的密封胶带粘贴，如外窗与墙体连接部位、穿墙管道处等。气密性测试结果换气次数n50为0.23h-1。

冷热源系统

生活热水夏季优先采用热回收型地源热泵机组制取，过渡季及冬季时，只启用专门制取生活热水的地源热泵机组制取。地源热泵系统与被动房建筑空调系统为整体，设置高效、节能的自控系统，实现被动房冬季、夏季工况转换。

厨房和卫生间通风措施

项目中无厨房，客房卫生间设机械排放系统，将排风集中回收至热回收新风机组处进行热交换后排至室外，排风量为每间客房新风量的90%-100%。

自然通风节能技术

项目采用集中新风系统，提供24h不间断新风，过渡季节可以根据情况开窗换气。在设计过程中，通过计算机模拟优化，显著改善了主要功能空间的自然通风效果，换气次数增加到4-28h-1。

高效热回收新风系统

建筑每层设新风机房，共12台新风机组，采用层层取风、层层排放的做法。卫生间不设独立排风竖井，与新风进行热交换，统一排出。新风机组采用超薄吊顶新风机组，首层选择风量2000m³/h的设备，标准层选择风量1400m³/h的设备，机组安装高效全热回收器，热交换率为90%，PM2.5过滤效率为90%。

太阳能光伏发电

光伏发电：屋顶光伏系统由2#楼、3#楼、4#楼三个区域组成，可使用屋顶面积约为1900m²，设备563块光伏板。采用“自发自用、余电上网”的并网方式，总装机容量163.27kW。

能耗检测

本项目设有能耗监测平台，监测平台通过设置各分项计量装置，采集不同用能设备的能耗数据，并设置环境传感器监测室内的各项舒适性指标（温度、相对湿度、PM2.5浓度、CO2浓度、甲醛浓度等），设置东南西北墙窗及屋面内外表面温度测试传感器，监测数据上传至服务器存储，通过平台系统对各项指标进行综合判断，诊断能源状况。

经济性

本项目报批总投资8000万元，与天津市地方标准《公共建筑节能设计标准》（DB29-153-2014）相比，本项目节能相关增量成本约为1500元/m²，总增量成本为1200万元。
